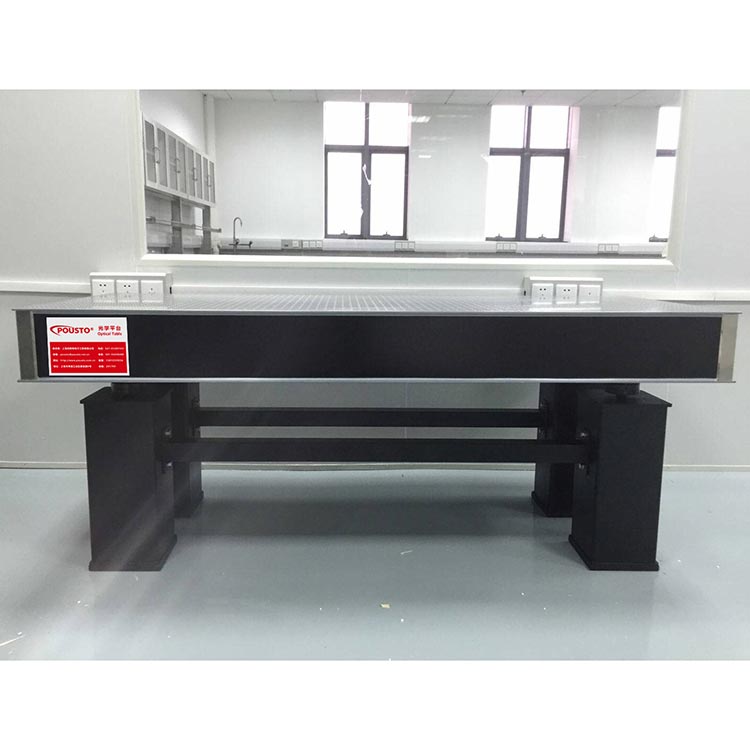

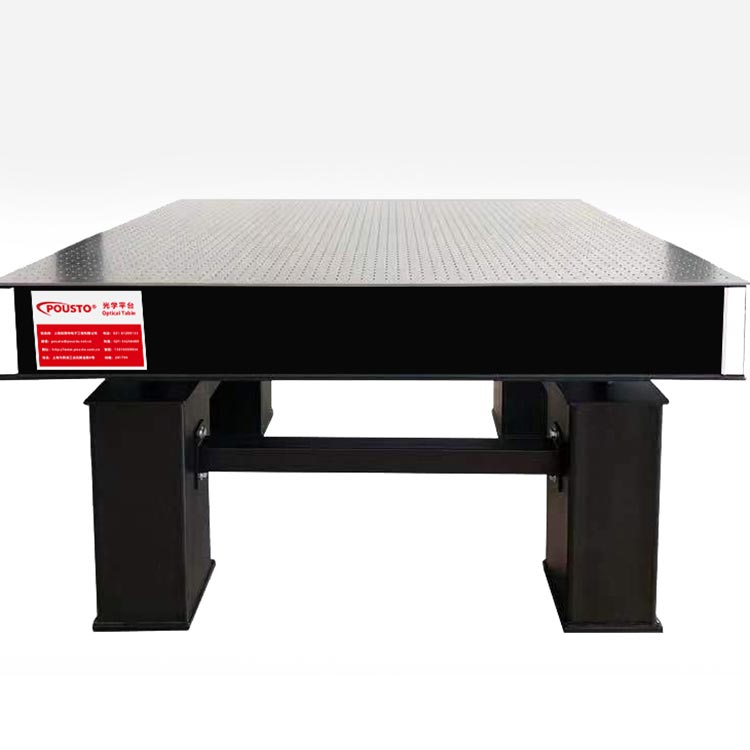

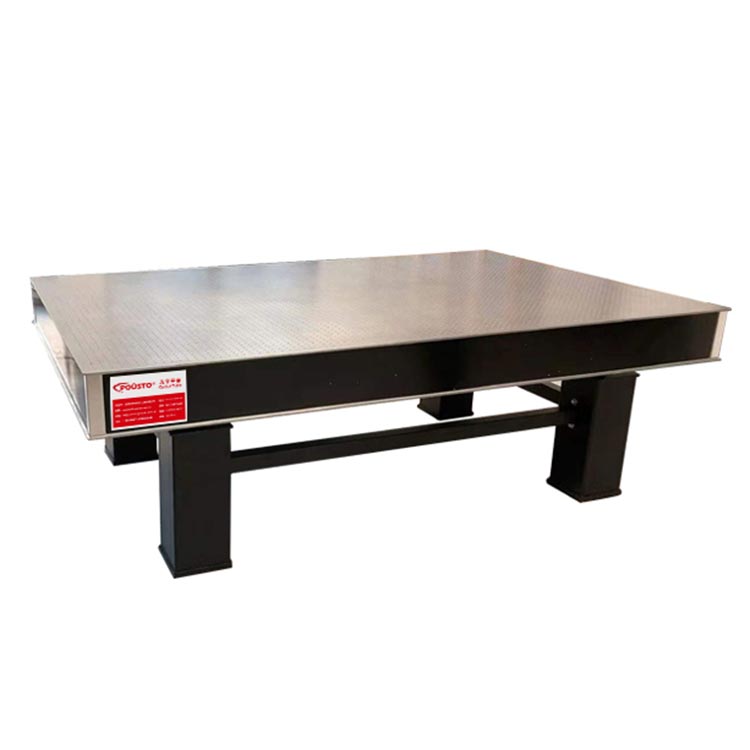

PST-JM精密阻尼隔振光學平臺
佰斯特提供阻尼隔振系列光學平臺結合先進的隔振技術。臺面經過精密加工和迪紋啞光處理,可以保證0.05 mm/㎡的平面度和0.8 μm粗糙度要求。機架根據不同臺面規格分為四支撐與六支撐結構,并由連桿組成剛性結構。機架支撐頂部含有固態橡膠阻尼隔振器,其本身具有一定的阻尼,在共振點附近有較好的抑制共振效果。對中、高頻的振動有較好的隔振效果。
關鍵字:光學平臺 阻尼隔振平臺 精密光學平臺 雙頻隔振平臺
應用領域:
適合于現代光學、物理力學、激光電子、光通訊試驗及儀器搭載等領域應用
產品特點:
Ο 臺板采用蜂窩芯夾板結構,具有重量輕、高剛度、高阻尼等優點,上面板為1cr17優質高導磁不銹鋼,經精密研磨處理,表面平面度高?;匦蚰スに嚽宄?,達到無反射、亞光效果,面板具有M6螺孔,易于固定光學元件。
Ο高分子復合橡膠墊提供對高頻振動的隔振能力。
Ο隔振支撐為優質鋼管焊接而成,整體堅固可靠,可選用安裝標準移動腳輪,方便在工作場所內移動。
Ο獨特的水平調節機構,可以實現輕松水平調節的目的,穩定性能高。
技術參數:
Ο平面度:<?0.05mm/m2
Ο表面粗糙度:<?0.8μm
Ο固有頻率;x方向:3.5Hz~6Hz???y方向:3.5Hz~6Hz
Ο振幅:<?5μm
Ο荷載能力:?臺面布M6螺孔陣距25mm×25mm
產品型號
平臺型號 | 規格 | 支撐數量 | 面板厚度 | 臺面厚度 |
PST-JM-06-06 | 600×600×800 | 4 | 6mm | 50mm |
PST-JM-075-075 | 750×750×800 | 4 | 6mm | 50mm |
PST-JM-09-06 | 900×600×800 | 4 | 6mm | 100mm |
PST-JM-10-08 | 1000×800×800 | 4 | 6mm | 100mm |
PST-JM-12-08 | 1200×800×800 | 4 | 6mm | 100mm |
PST-JM-12-09 | 1200×900×800 | 4 | 6mm | 100mm |
PST-JM-15-09 | 1500×900×800 | 4 | 6mm | 100mm |
PST-JM-15-10 | 1500×1000×800 | 4 | 6mm | 200mm |
PST-JM-16-10 | 1600×1000×800 | 4 | 6mm | 200mm |
PST-JM-15-12 | 1500×1200×800 | 4 | 6mm | 200mm |
PST-JM-18-10 | 1800×1000×800 | 4 | 6mm | 200mm |
PST-JM-18-12 | 1800×1200×800 | 4 | 6mm | 200mm |
PST-JM-20-10 | 2000×1000×800 | 4 | 6mm | 200mm |
PST-JM-20-12 | 2000×1200×800 | 4 | 6mm | 200mm |
PST-JM-24-12 | 2400×1200×800 | 4 | 6mm | 200mm |
PST-JM-24-15 | 2400×1500×800 | 4 | 6mm | 200mm |
PST-JM-30-10 | 3000×1000×800 | 6 | 6mm | 300mm |
PST-JM-30-12 | 3000×1200×800 | 6 | 6mm | 300mm |
PST-JM-30-15 | 3000×1500×800 | 6 | 6mm | 300mm |
PST-JM-35-12 | 3500×1200×800 | 6 | 6mm | 300mm |
PST-JM-35-15 | 3500×1500×800 | 6 | 6mm | 300mm |
PST-JM-40-15 | 4000×1500×800 | 6 | 6mm | 300mm |
PST-JM-45-15 | 4500×1500×800 | 6 | 6mm | 300mm |
PST-JM-50-15 | 5000×1500×800 | 10 | 6mm | 300mm |
PST-JM-60-15 | 6000×1500×800 | 12 | 8mm | 300mm |
